HBD直流电动执行力器系列产品

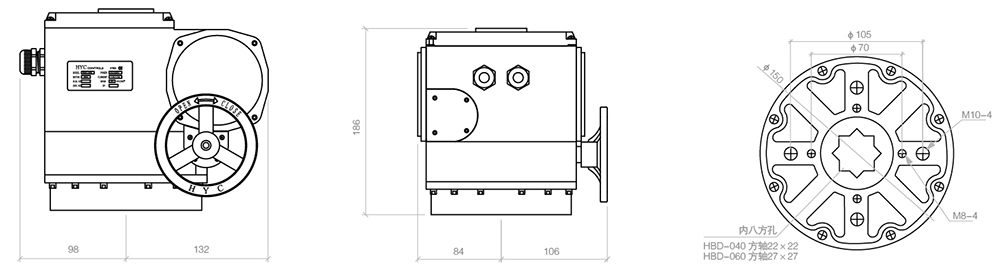

HBD系列性能参数及外型尺寸
| HBD-025 | HBD-040 | HBD-060 | HBD-100 | HBD-150 |
的输出力矩 | 250N/M | 400N/M | 600N/M | 1000N/M | 1500N/M |
电机的工作效率 | 40W | 75W | 90W | 90W | 110W |
来时期90° | 35s-90° | 35s-90° | 35s-90° | 105s-90° | 105s-90° |
旋转气缸维度 | 0-270° | 0-270° | 0-270° | 0-180° | 0-180° |
使用的视角 | 任一重新安装 | ||||
箱壳的材料 | 铝锰钢压铸 | 铝不锈钢 | |||
品质 | 12.5KG | 12.7KG | 13.0KG | 33.0KG | 33.0KG |
保护等级分 | IP67 |
|
|
|
|
生态环境高温 | -20°C~+55°C | ||||
电 | AC:110V、4C:220V、AC380V73P | ||||
规则运行环境 | 控制开关满量程，无源卫星信号，采暖器、内巡环巡环、全自动控温。 | ||||
HBD程序气动执行器蝶阀选用表
下达器型號 | 所在力距 | 开始精力 90° | 软良好的密封性阀门 | 硬密封圈阀门 | 蝶阀 | 通风系统碟阀 |
HBD-025 | 250N/M | 38s-90° | DN150-200 | DN125-150 | DN80-100 | DN300-400 |
HBD-040 | 400N/M | 38s-90° | DN200-250 | DN150-200 | DN100-125 | DN400-500 |
HBD-060 | 600N/M | 38s-90° | DN250-300 | DN200-250 | DN125-150 | DN500-600 |
HBD-100 | 1000N/M | 105s-90° | DN300-350 | DN250-300 | DN150-200 | DN600-800 |
HBD-150 | 1500N/M | 105s-90° | DN350-450 | DN300-350 | DN200-250 | DN800-1000 |
因阀门种类繁多，各生产厂家生产的阀门扭矩都不一致，不同的使用环境。
但是，建立在确定电动三轮继续气动执行器规格时，理应表明止回阀的事实上转距加30%~50%用作球阀的事业功率。
系列

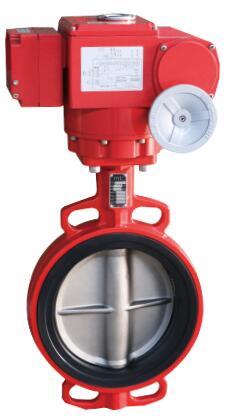

HBD系列电动执行器是新型设计的，用于球阀、蝶阀的电动执行器
小、轻、精、大扭矩是此电动执行器的特点，并有多项选项，能满足客户的工作需求
枝术含铁高，的品质优美，安全性能准确稳固
特点
优质铝合金外壳
内外表面进行了阳极氧化处理，外表面进行了环氧树脂、粉末涂层处理，防腐性能好
读取转距：250-1500NM
电机可反转，扭矩大，电流低
智能调速（不同阀位不同的速度调节）
防范性能参数：IP67
标准结构
带手轮结构
按装包含国际英文规范ISO5211（F07/F10）
标准规范产品的为4个急停旋转开关旋转开关，2个的标准触点开关，2个附加限位开关（干触点）
智能温控系统
热风循环系统
防脱螺栓
规格样色：粉红色或黑色
选配件
电位计
高误差的轮齿立即与刀盘融合，连入指示器阀位
比例控制器
由电子远程位置调节器组成
-键盘输入预警：4~20mA，或0~10DVC
-的输出手机信号：4~20mA，或0~10DVC
-可以调节节区间：零8mA,开16mA
-部位转回精度等级：0.5~1.5%（取决于安装情况）
AC/DC24V控制器
-AC/DC电工作效率放入（2-wire) only by user:
-设有操纵作用
