HBD电动三轮执行力器系列的
HBD系列性能参数及外型尺寸
| HBD-025 | HBD-040 | HBD-060 | HBD-100 | HBD-150 |
内容输出功率 | 250N/M | 400N/M | 600N/M | 1000N/M | 1500N/M |
发电机效率 | 40W | 75W | 90W | 90W | 110W |
开始日期90° | 35s-90° | 35s-90° | 35s-90° | 105s-90° | 105s-90° |
退回角度看 | 0-270° | 0-270° | 0-270° | 0-180° | 0-180° |
配置视角 | 符合各种按照 | ||||
柜体材料做 | 铝镍钢压铸 | 铝和金 | |||
的品质 | 12.5KG | 12.7KG | 13.0KG | 33.0KG | 33.0KG |
或许外壳防护等级保护 | IP67 |
|
|
|
|
室内环境热度 | -20°C~+55°C | ||||
电源线 | AC:110V、4C:220V、AC380V73P | ||||
细则硬件配置 | 按钮开关量限，无源走势，热处理、半自动空调无限循环、半自动恒温。 | ||||
HBD程序电动执行器止回阀加装表
履行器型号规格 | 輸出扭力 | 进入设置用时 90° | 软密封阀门 | 硬密封球阀 | 三通球阀 | 排风系统碟阀 |
HBD-025 | 250N/M | 38s-90° | DN150-200 | DN125-150 | DN80-100 | DN300-400 |
HBD-040 | 400N/M | 38s-90° | DN200-250 | DN150-200 | DN100-125 | DN400-500 |
HBD-060 | 600N/M | 38s-90° | DN250-300 | DN200-250 | DN125-150 | DN500-600 |
HBD-100 | 1000N/M | 105s-90° | DN300-350 | DN250-300 | DN150-200 | DN600-800 |
HBD-150 | 1500N/M | 105s-90° | DN350-450 | DN300-350 | DN200-250 | DN800-1000 |
因阀门种类繁多，各生产厂家生产的阀门扭矩都不一致，不同的使用环境。
往往，建立在选定 智能连接器形号时，须得会按照铜阀的实际上扭力加30%~50%为管道阀门的作业力矩。
系列

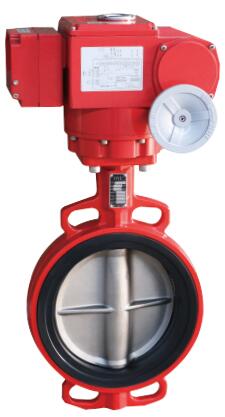

HBD系列电动执行器是新型设计的，用于球阀、蝶阀的电动执行器
小、轻、精、大扭矩是此电动执行器的特点，并有多项选项，能满足客户的工作需求
技术性份量高，产品质量优越的，性靠得住相对稳定
特点
优质铝合金外壳
内外表面进行了阳极氧化处理，外表面进行了环氧树脂、粉末涂层处理，防腐性能好
輸出转矩：250-1500NM
电机可反转，扭矩大，电流低
智能调速（不同阀位不同的速度调节）
预防使用性能：IP67
标准结构
带手轮结构
安转完全符合联盟规定ISO5211（F07/F10）
的标准服务为4个限位器开关按钮，2个标准化面板开关，2个附加限位开关（干触点）
智能温控系统
热风循环系统
防脱螺栓
准则颜色搭配：黄色或颜色
选配件
电位计
高定位精度的齿轮传动间接与夹头配合，衔接信号灯阀位
比例控制器
由电子远程位置调节器组成
-输人数字信号：4~20mA，或0~10DVC
-输送移动信号：4~20mA，或0~10DVC
-能调节条件：零8mA,开16mA
-地方转动误差：0.5~1.5%（取决于安装情况）
AC/DC24V控制器
-AC/DC电电机功率录入（2-wire) only by user:
-机构设置抑制职能
