HBA自动审理器型号
性能参数及外型尺寸
| HBA-002 | HBA-003 | HBA-005 |
输入发动机功率 | 18N/M | 30N/M | 50N/M |
减速机工作功率 | 20W | 20W | 20W |
解锁时刻 90° | 95-90° | 15SL-90° | 255-90° |
转动视场角 | 0-90° | 0-90° | 0-90° |
安装使用尺寸规格 | IS005211 F03-05 八角输出精度孔11X11 | ||
端盖材料做 | 压铸铝碳素钢 | ||
含量 | 1.7KG | ||
防御中等级 | IP67 | ||
情况温度因素 | -20°C~+55°C | ||
交流电源 | AC:220V、AC:110V | ||
标准化配置单 | 开关按钮满量程，无源移动信号。 | ||
HBA实施器电动阀门标准配置表
完成器规格型号 | 导出载荷 | 开始日期 90° | 软封口电动蝶阀 | 阀体 | UPVC 闸阀 | 室内通风碟阀 |
HBA-002 | 18N/M | 95-90° | DN25-32 | DN15-20 | DN15-25 | DN40 |
HBA-003 | 30N/M | 15s-90° | DN32-40 | DN20-25 | DN32-40 | DN65 |
HBA-005 | 50N/M | 25s-90° | DN40-50 | DN25-32 | DN40-50 | DN80 |
因高压高压阀门总类层出不穷，各工作制造厂家工作的高压高压阀门发动机功率都不是同一，有差异 的适用场景。
因此，建议在选择电动执行器型号时，应当根据阀门的实际扭矩加30%~50%作为阀门的工作扭矩。
系列

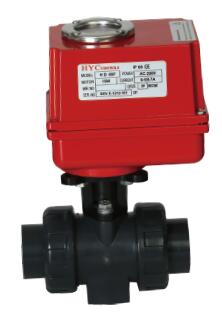

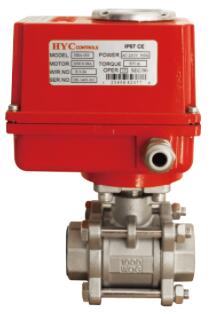

HBA系列电动执行器是新型设计的，精小型专用于球阀、蝶阀的电动执行器
小、轻、精、大扭矩是此电动执行器的特点，并有多项选项，能满足客户的工作需求
枝术含锌量高，品质保证优质，特点准确稳定性高
特点
优质铝合金外壳
内外表面进行了阳极氧化处理，外表面进行了
环氧树脂、粉末涂层处理，防腐性能好
输送发动机功率：20-50NM（5Kg.m）
电机可反转，扭矩大，电流低
防护系统功效：IP67
标准结构
重新安装具有国.际要求ISO5211（F03/F05）
标淮服务为4个限位控制开关控制开关，2个细则面板开关，2个附加限位开关（干触点）
防脱螺栓
限位开关设计简单可靠
集结式连接线图，连接线图接线鼻子8个端子
规范标准色：纯天然、大红色或蓝色系
