HBC电动式继续电动执行器产品
能力数据及长宽高长宽比
| HBC-007 | HBC-010 | HBC-015 |
效果发动机功率 | 18N/M | 100N/M | 150N/M |
三相异步电机工率 | 20W | 20W | 20W |
上线日期 90° | 25s-90-90° | 35S-90° | 48s-90° |
倾动斜度 | 0-270° | 0-270° | 0-270° |

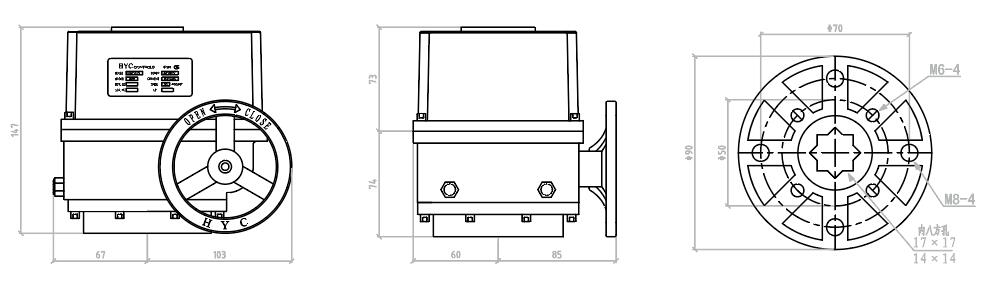

装配尺寸大小 | IS005211 F05-07 八角空洞输 14X14 17X17 | ||
机柜金属材质 | 铝板类压铸 | ||
毛重 | 3.8KG | ||
或许防护级别 | IP67 | ||
生态环境工作温度 | -20°C~+55°C | ||
电源线 | AC:110V、AC:220V | ||
规范配备 | 触点开关测量范围，无源网络信号，加水、暖风无限循环、系统自动温控仪。 | ||
HBC运行器蝶阀选购表
继续电动执行机构规格型号 | 输送扭矩 | 打开时期 90° | 软填料密封碟阀 | 硬胶封电动蝶阀 | 蝶阀 | UPVC 不锈钢球阀 | 通风系统碟阀 |
HBC-007 | 70N/M | 25s-90° | DN50-80 | DN40 | DN40 | DN50-65 | DN80-100 |
HBC-010 | 100N/M | 35s-90° | DN80-100 | DN50 | DN50 | DN65-80 | DN100-200 |
HBC-015 | 150N/M | 48s-90° | DN100-125 | DN65 | DN65 | DN80-100 | DN200-250 |
因高压铜阀类种繁杂，各加工销售制造厂家加工销售的高压铜阀力矩基本上不不符，有差异 的便用情况。如此，个人建议在确定智能执行力器型号规格时，怎样选择高压铜阀的真正力矩加30%~50%用作管道阀门的作业转距。
系列

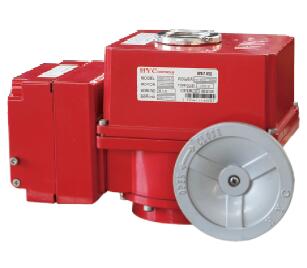

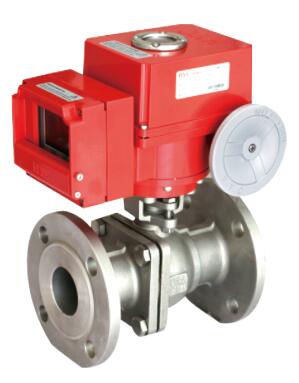

HBC系列电动执行器是新型设计的，精小型专用于球阀、蝶阀的电动执行器
小、轻、精、大扭矩是此电动执行器的特点，并有多项选项，能满足客户的工作需求
高技术分子量高，质量适宜，功效耐用不稳
特点
优质铝合金外壳
内外表面进行了阳极氧化处理，外表面进行了环氧树脂、粉末涂层处理，防腐性能好
输入发动机功率：70-150NM
电机可反转，扭矩大，电流低
卫生防护使用性能：IP67
标准结构
带手轮结构
安裝具有国.际规定ISO5211（F05/F07）
基准的产品为4个定位按钮，2个标准规范触点开关，2个附加限位开关（干触点）
智能温控系统
热风循环系统
防脱螺栓
标准规范颜色搭配：绿色的、黄色或黄色
电位计
高可靠性强，精密度的轮齿直接的与CNC主轴紧密联系，无线连接指令阀位
比例控制器
由电子远程位置调节器组成
-输入信号：4~20mA，或0~10DVC
-输出信号：4~20mA，或0~10DVC
-可调节范围：零8mA,开16mA
-地段转臂可靠性强，精密度：0.5~1.5%（考量于装环境）
AC/DC24V控制器
-AC/DC电功率输入（2-wire) only by user:
-独立设置控制模块
